Sumig Dicas: O que é tensão, corrente e resistência na soldagem?

No post de hoje vamos explicar o que são os termos tensão, corrente e resistência. Nomenclaturas recorrentes no universo da soldagem!

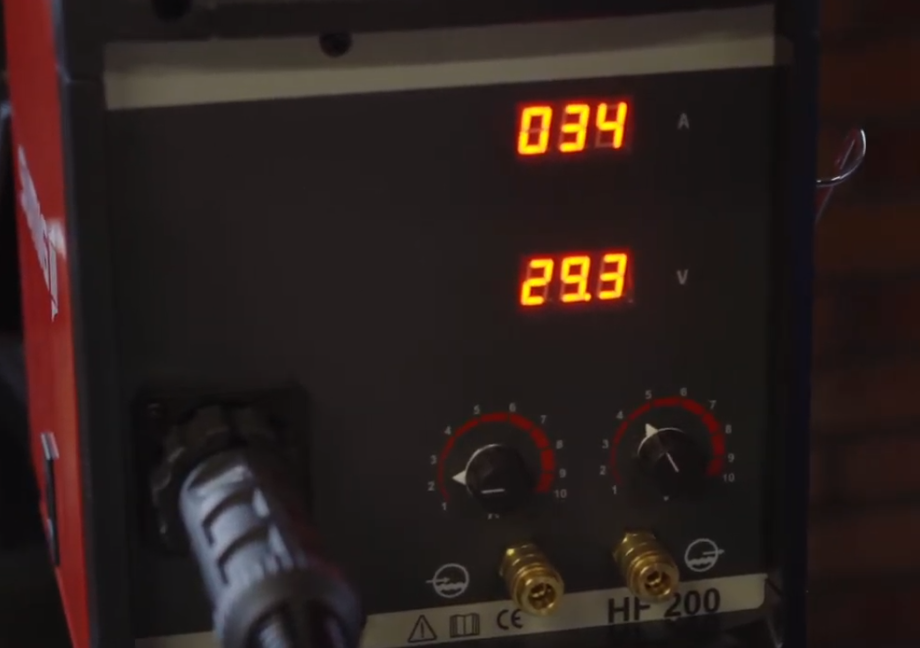

Os processos de solda a arco elétrico tem como variáveis elétricas principais: tensão, cuja unidade é Volts (abreviada com V); corrente, cuja unidade é Ampère (abreviada com A); e resistência, cuja unidade é Ohm.

Algumas pessoas mencionam tensão como voltagem e corrente como amperagem o que não é correto. No entanto, por serem termos usados e entendidos na comunidade podem ser mencionados. Deve-se apenas evitar escrevê-los em um artigo, informação ou em uma apresentação.

A energia elétrica é responsável por operar, por exemplo, nossos eletrodomésticos, máquinas, motores, lâmpadas, computadores, fontes para soldagem, etc. No momento que ligamos estes componentes, por eles ira circular tensão e corrente fazendo com que seja gerado movimento, calor, iluminação e o arco elétrico para soldagem.

Estas três variáveis elétricas estão presentes em todos os processos a arco. Independente do processo estão inter-relacionadas entre elas durante a soldagem.  A energia elétrica, tensão e corrente para a solda é fornecida por uma fonte apropriada ao processo. Podemos comparar estas variáveis com um circuito hidráulico de água onde temos a caixa de água, como sendo a fonte de energia para a solda; a torneira ou válvula, como sendo o interruptor para liberar a energia de entrada e de saída da fonte; e temos os canos ou tubos que por eles circulam a água, sendo que em um circuito elétrico para solda são os cabos e conexões. A água que sai pela torneira é a corrente e a tensão é a pressão ou força para “empurrar” a corrente. Ambas trabalham juntas gerando mais energia á medida que se aumenta ambas. Isso acontece porque ao estabelecer-se o arco elétrico, passa a circular pelo circuito de solda a energia, Volts e Ampères.

Um bom exemplo é a tomada de energia residencial. Ao medirmos sua saída sem nada conectado iremos ter uma tensão elétrica de 110 ou 220 Volts e somente teremos a corrente circulando pelo circuito quando ligarmos “uma carga” na sua saída, por exemplo, uma lâmpada. A lâmpada, é uma resistência a passagem da energia (Volts e Corrente) e que irá iluminar mais ou menos dependendo do seu valor e da maior ou menor circulação de energia. Exatamente como o arco elétrico na solda.

Assim, podemos considerar que um Circuito Elétrico para Soldagem é formado por:

1. Uma fonte de energia que fornece tensão e corrente para solda;
2. Cabos e conexões que formam o circuito de solda e por eles passa a energia gerada pela fonte ao se estabelecer o arco elétrico, a tensão e corrente;
3. Resistências formadas por estes mesmos cabos e conexões, pelo comprimento do arame (o famoso Stickout) na soldagem com arame (presente nos processos MIG/MAG – Arame Tubular – Arco Submerso) e a própria peça. No processo TIG, por exemplo, o eletrodo de Tungstênio é uma resistência também. Existem outras resistências em um circuito elétrico de solda, mas o assunto pode se estender demasiadamente.

Portanto, é importante lembrar que devemos usar não somente um ótimo equipamento para soldagem, mas também ter o mínimo de resistência no Circuito para se obter a melhor eficiência de energia que utilizamos e melhor estabilidade de arco. Resistência excessiva em um circuito elétrico para soldagem exige mais energia ou potência da fonte e reduz a eficiência energética aumentado os custos de seu consumo, pode superaquecer a fonte, limita a saída e passagem da corrente e tensão, superaquece cabos e conexões e desestabiliza o processo de solda.
